CHARGING SYSTEM (Sistim Pengisian)

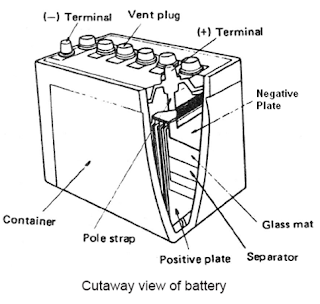

Baterai berfungsi untuk menyimpan arus listrik dan juga sebagai sumber arus listrik pada saat mesin kendaraan belum hidup.


MENGUKUR BERAT JENIS ELEKTROLIT


Cara paling sederhana untuk mengukur berat jenis electrolit adalah menggunakan Hydrometer.
Skala dibaca dengan meletakkan sejajar dengan permukaan cairan.
Pembacaan yang benar, adalah pada minikus atas

BERAT JENIS ELEKTROLIT



Berat jenis electrolit baterai,  akan  berubah jika temperaturnya berubah. Setiap terjadi perubahan 1oC, maka berat jenis baterai akan berubah 0,0007.

Hubungan antara berat jenis elektrolit dan isi baterai ditunjukkan seperti gambar disamping.
Umumnya jika temperatur ruangan adalah 20oC dan berat jenis elektrolit adalah 1,26 maka kapasitas isi baterai tersebut dalam kondisi penuh.

MENENTUKAN BESAR ARUS PENGISIAN BATERAI


Untuk menjaga agar baterai kita awet, maka pada saat kita akan melakukan penyetruman baterai, besarnya arus yang kita masukkan tidak lebih dari 10%, dari kapasitas kekosongan baterai.
Berdasarkan grafik diatas kita dapat menghitung berapa tingkat kekosongan baterai, dan berapa besar arus yang harus kita masukkan.

Contoh :
Kode baterai NS40
Kapasitas arus yang dapat disimpan baterai tersebut adalah 32AH
Jika hasil pengukuran BJ elektrolit menunjukkan 1,20 maka tingkat kekeosongan baterai tersebut adalah ½
Jadi arus yang dibenarkan untuk pengisian baterai adalah :
0,5 x 32x10% = 1,6 amper


Sistim pengisian

Uraian :
  Mengisi arus listrik ke baterai
  Mensuplai arus listrik ke seluruh sistim
   kelistrikan selama mesin hidup

Ada 2 tipe sistim pengisian :
  Generator menghasilkan arus DC ( searah )
  Alternator menghasilkan arus bolak – balik ( AC )

Alasan penggunaan Alternator
  Konstruksi kecil dan tahan lama
  Mampu menghasilkan output yang tinggi ( arus )
   pada saat mesin dalam kondisi idle


Hukum Faraday

Bila sebuah konduktor digerakkan didalam medan magnet, maka akan timbul arus induksi pada konduktor tersebut.

Hukum tangan kanan Fleming


Apabila sebuah penghantar bergerak keluar memotong garis gaya magnet, maka gaya gerak listrik akan mengalir ke kiri.


Besar gaya gerak listrik

Bila perubahan medan magnet berlangsung sangat cepat, maka gaya gerak listrik yang dibangkitkan akan semakin besar.


Prinsip generator

Membangkitkan arus dengan cara memutarkan kumparan di dalam medan magnet


Prinsip alternator

Membangkitkan arus dengan cara memutarkan magnet listrik di dalam kumparan


Pembangkitan arus bolak - balik
Pembangkitan arus single phase

Hubungan antara arus yang dibangkitkan pada kawat penghantar dengan posisi magnet seperti ditunjukkan pada gambar diatas
Arus dengan satu gelombang seperti diatas disebut single phase
Perubahan gelombang setiap 3600 disebut frekwensi


Pembangkitan arus bolak - balik
Pembangkitan arus tiga phase


Agar lebih efisien dalam pembangkitan arus, pada mobil dilengkapi dengan alternator 3 phase.
Jarak dari masing - masing gulungan dibuat 1200


Cara penyambungan 3 phase
Hubungan “ Y “ ( star / bintang )

Ujung dari setiap kumparan dihubungkan menjadi satu, dimana titik tengah kumparan itu disebut titik Netral ( N )


Cara penyambungan 3 phase
Hubungan Delta

Ujung dari tiap – tiap kumparan dihubungkan ke awal kumparan dari kumparan yang lain.
Ini berarti ketiga kumparan dihubungkan secara seri


Penyearahan


Proses penyearahan adalah untuk merubah arus bolak – balik menjadi arus searah.
Proses penyearahan ini menggunakan diode, penggunaan diodenya bermacam – macam
Ada yang menggunakan 6, 8, 9 atau 11 diode

Catatan :
Dilarang melepas baterai pada saat mesin hidup, ini akan menyebabkan diode rusak ( jebol ) akibat arus besar yang melewati diode tersebut.


Hasil penyearahan


Arus tiga phase


Konstruksi alternator

Konstruksi Alternator


Rotor




Fungsi :
Untuk membangkitkan medan magnet

Pada beberapa jenis alternator, fan dijadikan satu dengan rotor sehingga ukurannya menjadi lebih kecil & kompak


Stator


Fungsi :
Untuk membangkitkan arus listrik bolak - balik


Rectifier



Fungsi :
Rectifier berfungsi untuk merubah arus AC menjadi DC
Dioda holder berfungsi untuk meradiasikan panas


Pulley







Berfungsi untuk menerima tenaga mekanis dari mesin untuk memutar rotor
Rasio pulley alternator terhadap pulley crankshaft 1,8 – 2,2 : 1


End frame

Fungsi :
Untuk memegang bagian bagian alternator


Regulator



Tegangan yang dihasilkan oleh alternator bervariasi tergantung dari kecepatan putaran dan banyaknya beban
Untuk itu digunakanlah regulator yang berfungsi untuk menjaga tegangan output alternator agar tetap konstan


Regulator tipe kontak point

Terdiri dari :
Voltage regulator , untuk mengatur tegangan
Voltage relay, untuk mematikan lampu CHG ( charging )



Cara kerja

Kecepatan rendah ke sedang

Saat kecepatan rendah arus yang dihasilkan alternator masih kecil sehingga yang mengalir ke voltage regulator juga kecil, akibatnya kemagnetan pada voltage regulator ( M ) belum mampu menarik Po
Arus yang mengalir ke rotor coil ( F ) melalui P1 ke Po
Saat kecepatan mesin naik, arus yang dihasilkan alternator juga naik sehingga arus yang mengalir ke voltage regulator naik, akibatnya kemagnetan pada voltage regulator ( M ) mampu menarik Po lepas dari P1


Kecepatan tinggi


Saat kecepatan sedang posisi Po mengambang
Jika putaran mesin makin tinggi maka arus yang mengalir ke voltage regulator akan semakin besar, dan kemagnetan pada voltage coil semakin kuat  sehingga mampu menarik Po untuk berhubungan dengan P2


Sitim pengisian dengan regulator tipe kontak point


Cara kerja
Kunci kontak “ON “ mesin belum berputar


Cara kerja
Mesin hidup kecepatan rendah


Cara kerja
Mesin hidup kecepatan tinggi


Alternator dengan dioda netral ( neutral point dioda )


Circuity and construction


Cara kerja

Tegangan pada titik netral bukan hanya DC tetapi juga AC. Tegangan AC timbul di N sebagai hasil dari tegangan harmonik ketiga yang diinduksikan pada tiap phase oleh aliran output dan tepat pada phase yang sama.
Jadi tegangan pada titik netral lebih tinggi atau lebih rendah dari tegangan output, arus akan mengalir melalui dioda yang dipasang antara titik netral dan terminal output.


Alternator dengan IC regulator


Alternator dengan IC regulator


Fungsi :
untuk menjaga agar tegangan output alternator tetap konstan

Uraian :
Keuntungan menggunakan IC regulator
  Waktu pengaturan tegangan lebih pendek
  Lebih tahan terhadap getaran
  Ukurannya kecil

Kerugiannya :
  Kurang tahan terhadap panas yang tinggi dan fluktuasi tegangan

Ada dua cara pemasangan IC regulator
  Add On : IC dipasang diluar alternator
  Built in  :  IC dipasang jadi satu dengan alternator


Cara kerja IC regulator


Saat tegangan output pada terminal B rendah

Tegangan output belum dapat melewati ZD
Sehingga Tr2 “ Off “
Tegangan output mengalir ke base Tr1 melalui resistor R dan Tr 1 “ On “
Arus yang ke rotor coil melaui  B – rotor coil – F – Tr1 ( on ) – E ( massa )



Saat tegangan output pada terminal B tinggi

Tegangan output sudah dapat melewati ZD
Sehingga Tr2 “ On “ dan Tr1 “ Off “
Arus yang ke rotor coil terputus

Diagram kerja IC regulator tipe B



Diagram kerja sistim pengisian dengan IC regulator tipe B

Kunci kontak  “ON “


Mesin hidup tegangan pada terminal S dibawah 14,7 volt


Jika rotor coil putus


Alternator dengan MIC regulator


Diagram kerja sistim pengisian dengan regulator tipe MIC


Kunci kontak  “ON “


Mesin hidup tegangan dibawah standar


Mesin hidup tegangan mencapai standar


Rotor coil putus
